Máy uốn dây thủy lực GT-1350 (Khung giỏ) là giải pháp uốn dây công suất cao được thiết kế cho đường kính dây cáp lên đến 66mm trong thao tác nhấn nhiều lần , có khả năng chịu được áp suất làm việc tối đa là 56 MPa và được dẫn động bởi bộ nguồn thủy lực hai cấp 11 kW. Nếu bạn cần một chiếc máy kết hợp độ bền kết cấu khung giỏ, chứng nhận CN và khả năng tương thích với bộ khuôn GT-500T, thì bộ máy này sẽ đáp ứng mọi nhu cầu.

Hiểu biết về Quy tắc 3-6 khi chơi dây cáp là bối cảnh cần thiết để lựa chọn thiết bị uốn phù hợp. Quy tắc 3-6 quy định rằng dây cáp phải được ngừng sử dụng khi 3 hoặc nhiều dây bị đứt được tìm thấy trong một sợi trong phạm vi chiều dài của một sợi dây, hoặc 6 dây đứt trở lên phân bố thành nhiều sợi trong vòng một chiều dài nằm. Tiêu chuẩn được tham chiếu rộng rãi này (được ASME B30.2 và các mã tương tự áp dụng) nhấn mạnh lý do tại sao việc uốn dây chính xác, đáng tin cậy lại quan trọng: đầu cuối bị uốn kém có thể làm tăng độ mỏi của dây và dẫn đến hỏng sớm. GT-1350 được chế tạo để đảm bảo các đầu cuối giúp duy trì tính nguyên vẹn của dây cáp trong thời gian dài.

Dưới đây, bài viết này đề cập đến các thông số kỹ thuật của máy, biểu đồ kích thước khuôn uốn, lựa chọn bộ khuôn, phương pháp vận hành tốt nhất, dữ liệu hiệu suất ngành và các câu hỏi phổ biến. Tất cả dữ liệu được trình bày được rút ra từ tài liệu của nhà sản xuất và các tiêu chuẩn ngành được chấp nhận rộng rãi.

Thông số kỹ thuật GT-1350 trong nháy mắt

Máy uốn dây thủy lực GT-1350 (Khung giỏ) được sản xuất bởi Công ty TNHH Sản xuất Thủy lực Giang Tô Xingtai từ một cơ sở sản xuất thân máy một khối , một lựa chọn thiết kế giúp loại bỏ các mối hàn và mối nối bắt vít ở vùng chịu ứng suất cao, trực tiếp góp phần kéo dài tuổi thọ sử dụng và giảm thời gian bảo trì. Khuôn dập được rèn từ thép hợp kim cường độ cao và có thiết kế khuôn tròn với khả năng định vị tự động, giúp việc thay đổi khuôn nhanh chóng và có thể lặp lại.

các hệ thống cung cấp dầu bơm áp suất kép cho phép piston đi xuống nhanh chóng trong giai đoạn tiếp cận và sau đó tự động chuyển sang hành trình chậm áp suất cao cho giai đoạn chuyển động thực tế. Hành vi hai giai đoạn này bảo vệ cả bộ khuôn và phôi trong khi cắt giảm đáng kể thời gian chu kỳ so với hệ thống một giai đoạn. Pít-tông cũng có thể được dừng lại ở bất kỳ vị trí nào trong quá trình di chuyển, điều này rất cần thiết khi điều chỉnh kích thước mắt hoặc vòng khi đang di chuyển.

Sơ đồ đẳng cự GT-1350 3D với các nhãn thành phần chính

các SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

các diagram highlights the kiến trúc khung giỏ , mang lại độ cứng ngang vượt trội so với các thiết kế khung C hoặc khung H thông thường. Khối khuôn trên và dưới tích hợp đặt trực tiếp vào các túi được gia công chính xác, đảm bảo việc căn chỉnh khuôn có thể lặp lại qua hàng nghìn chu kỳ. Bảng điều khiển riêng biệt chứa tất cả các giao diện vận hành bao gồm đồng hồ đo áp suất, đèn báo và công tắc van thủy lực chính, giúp giữ các bộ phận điện áp cao cách xa khu vực làm việc.

Biểu đồ kích thước khuôn uốn cho GT-1350

Lựa chọn đúng bộ khuôn uốn là yếu tố quan trọng nhất để đạt được đầu cuối đáp ứng các yêu cầu về tải trọng và độ hoàn thiện bề mặt. GT-1350 chấp nhận khuôn tương thích với cả kích thước túi khuôn của chính nó và theo thiết kế, khuôn nhỏ hơn từ máy ép GT-500T. Khả năng tương thích chéo này làm giảm tổng đầu tư dụng cụ cho các cửa hàng vận hành nhiều máy. Biểu đồ kích thước khuôn uốn bên dưới là tham khảo tiêu biểu; luôn kiểm tra bảng thông số kỹ thuật về vật liệu đệm của nhà sản xuất ống bọc trước khi sản xuất.

các số lượng máy ép cần thiết tăng theo đường kính ống bọc vì mỗi lần nhấn sẽ xoay ống bọc theo một góc tăng cố định để đạt được lực nén xuyên tâm đồng đều. Bỏ qua các bước nhấn hoặc dừng ở số lần nhấn không đủ là nguyên nhân chính dẫn đến việc chấm dứt không nhất quán. Hướng dẫn sử dụng GT-1350 khuyên người vận hành nên đo OD ống bọc thành phẩm sau mỗi chu kỳ ép hoàn chỉnh bằng cách sử dụng micromet đã hiệu chuẩn để xác nhận sự phù hợp về kích thước trước khi tháo dây đeo để bảo trì.

các bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Máy ép dây thủy lực: Hệ thống áp suất kép hoạt động như thế nào

các GT-1350's hydraulic circuit relies on a bố trí bơm hai giai đoạn điều đó đã trở thành một tiêu chuẩn trong lĩnh vực máy ép dây cáp. Trong hành trình tiếp cận, máy bơm cung cấp lưu lượng cao ở áp suất thấp để piston nhanh chóng đi xuống phôi mà không lãng phí thời gian. Sau khi phát hiện tiếp xúc (thông qua tăng áp suất ngược thủy lực), mạch sẽ tự động chuyển sang chế độ dòng chảy thấp, áp suất cao để thực hiện chuyển đổi. Quá trình chuyển đổi này diễn ra liền mạch và không cần sự can thiệp của người vận hành.

các sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

các pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Ứng dụng trong ngành và điểm chuẩn hiệu suất

các GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Ngành công nghiệp dây cáp: Sản xuất dây đai lắp sẵn, dây đai có mắt, dây cầu nhiều chân với số lượng lớn.
• Khai thác mỏ và luyện kim: Dây nâng và dây dẫn hướng trục trong các hoạt động khai thác dưới lòng đất và trên mặt đất yêu cầu các đầu cuối MBL (tải trọng đứt tối thiểu) đã được xác minh.
• Khai thác bến cảng: Dây neo, dây kéo và cụm tời chính của cần trục tại các bến container và hàng rời.
• Đường sắt và điện lực: Hệ thống căng dây xích và cụm đường dây trên không trong đó tính nhất quán về kích thước của điểm cuối được xác định ở mức dung sai chặt chẽ.
• Ngoài khơi và xây dựng: Dây văng, hệ thống neo và các bộ phận chịu lực kết cấu trong cầu và giàn khoan ngoài khơi.

các radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Áp suất làm việc và độ bền tối đa đạt điểm cao nhất nhờ kết cấu thân xe nguyên khối và các bộ phận bằng thép hợp kim. Khả năng tương thích khuôn và xếp hạng an toàn cũng cao, được thúc đẩy bởi chứng nhận CE, khả năng tương thích chéo với khuôn GT-500T và khả năng giảm áp tích hợp của máy. Tốc độ chu trình đạt điểm thấp hơn mức tối đa một chút vì tốc độ quay trở lại của piston (10 mm/giây) bị chi phối bởi các yêu cầu giải nén an toàn, đây là sự cân bằng trong thiết kế có chủ ý để đảm bảo an toàn cho người vận hành và tuổi thọ của khuôn.

Lựa chọn và bảo trì bộ khuôn uốn

A bộ khuôn uốn đối với GT-1350 phải phù hợp với đường kính danh nghĩa của dây cáp và loại ống bọc (ống bọc hình bầu dục, ống bọc tròn hoặc ổ cắm hình nêm). Bộ khuôn hình bầu dục tạo ra mặt cắt ngang hình lục giác hoặc hình bầu dục trên ống bọc hoàn thiện và được ưu tiên cho hầu hết các ứng dụng dây đai vì chúng cung cấp tài liệu tham khảo kiểm tra trực quan. Bộ khuôn tròn được sử dụng khi cần có sự đồng đều về kích thước trong tất cả các mặt phẳng hướng tâm, chẳng hạn như để chuẩn bị ổ cắm có ren hoặc cụm mắt neo chính xác.

Giao thức bảo trì bộ khuôn

1. Kiểm tra bề mặt khuôn xem có vết nứt, phoi hoặc vết lõm sau mỗi 200 chu kỳ uốn bằng cách sử dụng kính lúp 10 lần hoặc kiểm tra thẩm thấu khuôn.
2. Bôi một lớp mỏng chất bôi trơn chống bám dính hoặc chống cặn lên các bề mặt tiếp xúc khuôn trước mỗi ca làm việc để giảm ma sát và ngăn ngừa hiện tượng hàn nguội các nửa khuôn.
3. Kiểm tra kích thước đóng khuôn bằng cách sử dụng khối đo đã hiệu chỉnh được đặt ở đầu mỗi lần sản xuất; các kích thước nằm ngoài phạm vi dung sai cho thấy khuôn bị mòn và bộ này phải được thay thế.
4. Bảo quản khuôn trong hộp có đệm khi không sử dụng; không bao giờ xếp khuôn mà không có biện pháp bảo vệ, vì hư hỏng do va chạm lên bề mặt khoang sẽ trực tiếp dẫn đến các khuyết tật trên bề mặt ống bọc.
5. Ghi lại số chu kỳ của mỗi bộ khuôn vào nhật ký bảo trì; Xingtai Hydrain khuyến nghị thay thế khuôn khi kích thước đóng lệch hơn 0,3mm so với giá trị danh nghĩa.

các GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

các bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

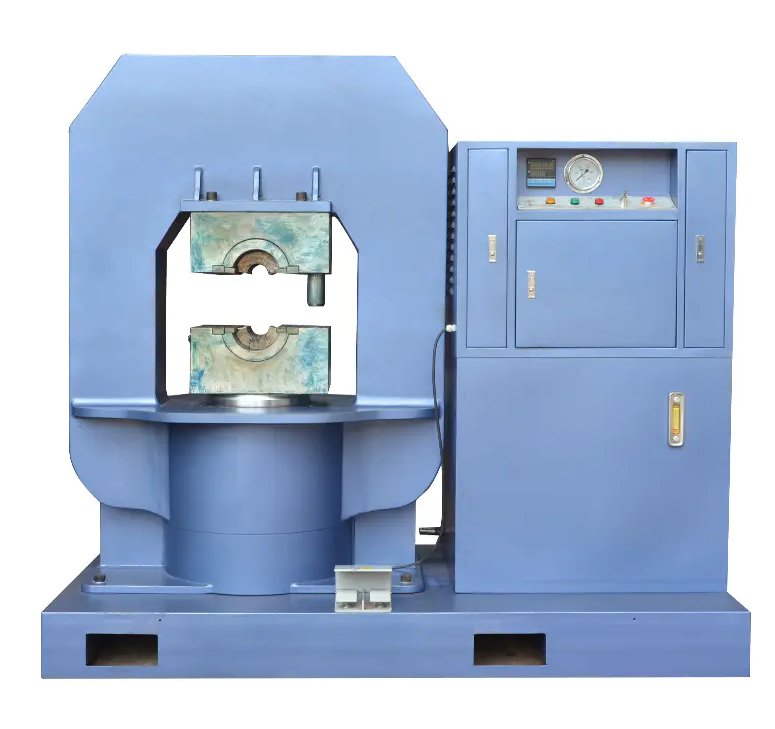

Hình ảnh sản phẩm GT-1350

các GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive thân khung giỏ , được xay từ một khối thép duy nhất, có thể nhìn thấy ở trung tâm. Tủ điều khiển riêng bên phải chứa bộ nguồn thủy lực áp suất kép, đồng hồ đo áp suất, bảng chỉ báo và các công tắc điều khiển chính. Máy được chứng nhận CE và đã được xuất khẩu sang Anh, Úc, Hà Lan, Latvia, Malaysia, Thái Lan, Ấn Độ, Nga, Botswana, Ba Lan và các thị trường khác.

Giới thiệu về Công ty TNHH Sản xuất Thủy lực Giang Tô Xingtai

Công ty TNHH Sản xuất Thủy lực Giang Tô Xingtai được thành lập vào năm 1992 và nằm ở thành phố Thái Châu, tỉnh Giang Tô, Trung Quốc. Công ty chuyên sản xuất máy ép dây thủy lực, máy ủ và thuôn dây, ống bọc nhôm và kẹp nâng. Xingtai Thủy lực được trang bị cơ sở sản xuất tiên tiến, năng lực kỹ thuật mạnh mẽ, thiết bị kiểm tra có thẩm quyền và hệ thống quản lý chất lượng toàn diện.

các swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Máy thủy lực Xingtai đã được xuất khẩu sang nhiều nước, bao gồm Anh, Úc, Hà Lan, Latvia, Malaysia, Thái Lan, Ấn Độ, Nga, Botswana, Ba Lan và các nước khác. Được hướng dẫn bởi triết lý của "chất lượng cao, giá cả cạnh tranh và cam kết lâu dài," công ty cố gắng đáp ứng nhu cầu của khách hàng và cung cấp dịch vụ tốt nhất, tận tâm phục vụ cả khách hàng hiện tại và khách hàng mới với cùng mức độ xuất sắc.
