Ferrule thép mắt Flemish Bán buôn
Trang chủ / Sản phẩm / Phụ kiện / Ferrule thép mắt Flemish

Ferrule thép mắt Flemish

+ Liên hệ với chúng tôi
TRƯỚCV：Thiết bị đầu cuối dây thépSAU：Nhôm Ferrule/Ống nhôm DIN3093
  • tham số
  • Mô tả khác
  • Liên hệ
Technical Data

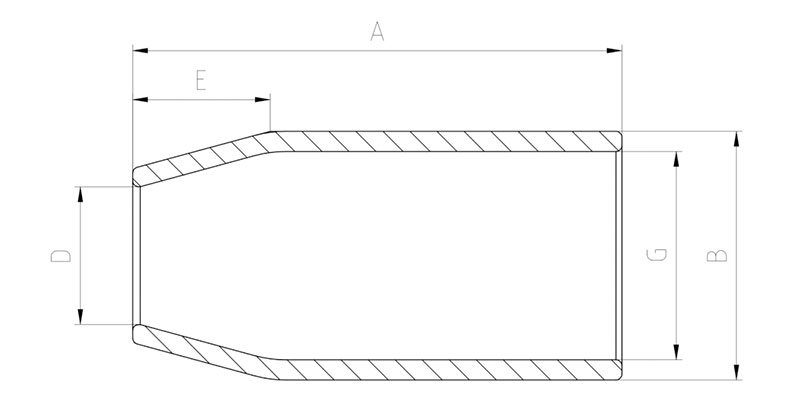

Không. Kích thước cân nặng Kích thước
inch mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 16/5 8 0.064 38.1 23.11 11.18 11.18 15.75
3 8/3 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 16/7 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 16/9 14 0.29 69.85 37.34 17.53 16 26.16
7 8/5 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 8/7 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Sản phẩm của chúng tôi
Sản phẩm liên quan
Công ty
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Các bộ phận chuyển đổi của máy thủy lực Hình Đài được rèn từ thép hợp kim cường độ cao. Thân máy được sản xuất từ ​​một khối vật liệu duy nhất, đảm bảo tính toàn vẹn về cấu trúc và tuổi thọ lâu dài. Hệ thống thủy lực của chúng tôi sử dụng hệ thống cung cấp dầu bơm áp suất kép, cho phép chuyển động lên xuống nhanh chóng đồng thời đảm bảo quá trình ép trơn tru. Thiết kế này cải thiện đáng kể chất lượng ép và hiệu quả sản xuất.

Máy thủy lực Xingtai đã được xuất khẩu sang nhiều nước, bao gồm Anh, Úc, Hà Lan, Latvia, Malaysia, Thái Lan, Ấn Độ, Nga, Botswana, Ba Lan và các nước khác.

Được hướng dẫn bởi triết lý "chất lượng cao, giá cả cạnh tranh và cam kết lâu dài", chúng tôi cố gắng đáp ứng nhu cầu của khách hàng và cung cấp cho họ dịch vụ tốt nhất. Chúng tôi vẫn tận tâm phục vụ cả khách hàng hiện tại và khách hàng mới với cùng mức độ xuất sắc khi chúng tôi cùng nhau làm việc để xây dựng một tương lai thành công.
Giấy chứng nhận danh dự
  • Chứng nhận
  • Chứng nhận
  • Chứng nhận
  • Chứng chỉ
Tin tức
  • Máy ép dây thép | Nhà sản xuất thủy lực Trung Quốc

    Thật là một Máy ép dây thép Là và nó hoạt động như thế nào Máy ép dây thép là một máy thủy lực nén ống nhôm hoặc thép vào dây cáp, tạo thành một đầu cuối cố định được sử dụng để nâng, gian lận và lắp ráp dây kết cấu. Loại máy ép dây cáp này thay thế các phương pháp ép...

    READ MORE
  • Máy ép dây thủy lực là gì?

    Máy ép dây thủy lực GT-100 (Khung C) là gì? các Máy ép dây thủy lực GT-100 (Khung C) là một máy ép dây thủy lực nhỏ gọn được chế tạo để quấn dây thép với phạm vi đường kính từ 1mm đến 10mm . Nó nằm trong dòng máy ép khung C, kiểu khung nhỏ nhằm mục đích ép ...

    READ MORE
  • Máy ép dây thủy lực GT-60 là gì?

    Máy ép dây thủy lực GT-60 (Khung C) là gì? các Máy ép dây thủy lực GT-60 (Khung C) là một máy ép thủy lực nhỏ gọn được chế tạo để quấn dây thép với phạm vi đường kính 1mm đến 10mm . Đây là mẫu nhỏ nhất trong dòng khung C, được thiết kế để ép nhanh, chính xá...

    READ MORE
Kiến thức ngành

1. Dây treo dây mắt Flemish là gì? – Định nghĩa & Thiết kế cốt lõi

A Dây treo dây mắt Flemish (còn được gọi là Mối nối Flemish hoặc mối nối cơ khí ) là phương pháp kết thúc trong đó các sợi dây cáp được tách ra, nhét lại vào thân dây theo kiểu dệt và được cố định bằng ống bọc kim loại ép (ống sắt). Không giống như mắt ghép tay truyền thống, mắt Flemish duy trì gần như 100% độ bền đứt của dây trong khi cung cấp một hồ sơ gọn gàng, sạch sẽ.

Thiết kế này được sử dụng rộng rãi trong cáp treo cần cẩu trên cao, cụm kéo và giàn khoan hạng nặng do tuổi thọ mỏi vượt trội và chất lượng ổn định. Theo ASME B30.9 và EN 13414-1, dây cáp mắt Flemish được ưa chuộng hơn cho các hoạt động nâng chu kỳ cao.

2. Ưu điểm #1: Sức mạnh và hiệu quả đột phá vượt trội

Mắt Flemish đạt được 95–100% độ bền đứt theo danh mục của dây , vượt trội đáng kể so với ổ cắm hình nêm thông thường (80–85%) và ổ cắm đổ (90–92%). Các thử nghiệm độc lập trên dây cáp có đường kính 16 mm, 1960 MPa cho thấy các giá trị duy trì trung bình sau:

Duy trì sức mạnh phá vỡ bằng phương pháp chấm dứt (%)

Mắt Flemish (mối nối cơ học)
duy trì 98%
Ổ cắm đổ (kẽm/nhựa)
duy trì 91%
Ổ cắm nêm (tiêu chuẩn)
tỷ lệ giữ chân 83%
Mối nối gài bằng tay (8 sợi)
Tỷ lệ giữ lại 76%

Hình 1 – Dây đeo mắt Flemish được giữ lại 98% độ bền đứt dây , vượt trội so với ổ cắm nêm 15% và khớp nối tay 22%.

Hiệu suất cao hơn này có nghĩa là dây đeo mắt Flemish có thể nâng vật nặng hơn một cách an toàn khi sử dụng cùng đường kính dây. Đối với sợi dây 20 mm có định mức 250 kN MBL, mắt Flemish mang lại 245 kN so với chỉ 207 kN từ ổ cắm hình nêm – a Tăng công suất sử dụng 18% .

3. Ưu điểm #2: Kéo dài tuổi thọ mỏi khi chịu tải theo chu kỳ

Mối nối mắt Flemish phân bổ đều ứng suất tuần hoàn trên các sợi dây, tránh các điểm tập trung ứng suất ở các đầu nêm hoặc kẹp. Thử nghiệm độ bền mỏi cấp tốc (25% tải trọng đứt, 0,5 Hz) cho thấy độ bền vượt trội.

Chu kỳ dẫn đến hư hỏng – So sánh đầu nối mắt (dây 18 mm, tải tuần hoàn 30% MBL)

Chu kỳ đến thất bại (nghìn) Phương pháp chấm dứt 0 50 100 150 200 250 300 275k 98k 62k Mắt Flemish Ổ cắm nêm Mối nối tay

Hình 2 – Khả năng chịu đựng của dây đeo mắt Flemish Chu kỳ nhiều hơn 2,8 lần hơn ổ cắm nêm và 4,4 lần nữa hơn so với mối nối tay truyền thống dưới tải trọng động.

Đối với các ứng dụng như cầu trục trên cao hoặc máy rải container (lên tới 200.000 chu kỳ nâng/năm), điều này có nghĩa là số lần thay thế ít hơn – giảm thời gian ngừng hoạt động ước tính 4.200 USD hàng năm cho mỗi cần cẩu .

4. Ưu điểm số 3: Tổng chi phí sở hữu thấp hơn và chế tạo nhanh hơn

Đèn treo mắt Flemish là sản xuất nhanh hơn 60% hơn các mối nối được gài bằng tay và yêu cầu không có thời gian chữa bệnh (không giống như ổ cắm đổ). Biểu đồ bên dưới hiển thị chi phí trung bình cho mỗi dây đeo trong khoảng thời gian 3 năm bao gồm cả bảo trì và thay thế.

Tổng chi phí cho mỗi dây treo trong 3 năm (USD) – đường kính 12 mm, chiều dài 6m

Tổng chi phí (USD) 0 50 100 150 200 250 $118 $196 $224 Mắt Flemish Ổ cắm nêm Mối nối tay

Hình 3 – Ưu đãi băng đeo mắt Flemish Tổng chi phí thấp hơn 40% hơn ổ cắm nêm và Thấp hơn 47% hơn so với mối nối tay trong hơn 3 năm do tuổi thọ sử dụng kéo dài và thời gian ngừng hoạt động ít hơn.

5. Ưu điểm số 4: Tăng cường tính an toàn, khả năng kiểm tra và tính nhất quán

Dây đeo mắt Flemish cung cấp một chấm dứt nhất quán, lặp lại không có sự thay đổi từ kỹ năng của người vận hành. Vòng sắt được ép tạo ra một chỉ báo trực quan: bất kỳ chuyển động hoặc vết nứt của ferrule tín hiệu loại bỏ ngay lập tức. Ngược lại, ổ cắm hình nêm có thể che giấu hư hỏng của sợi bên trong.

Các số liệu an toàn chính được so sánh:

Bảng 1 – Đặc điểm an toàn & kiểm tra của mắt Flemish so với các đầu cuối khác.
tính năng Mắt Flemish Ổ cắm nêm Mối nối tay
Kiểm tra trực quan dễ dàng Tuyệt vời (có thể nhìn thấy ferrule & sợi) Kém (nêm bên trong che giấu sự mài mòn) Khá (có thể nhìn thấy sợi dây bị thắt lại)
Nguy cơ lắp ráp không đúng cách Thấp (điều khiển công cụ nhấn) Cao (chỗ ngồi nêm quan trọng) Trung bình (phụ thuộc vào kỹ năng)
Chống ăn mòn (ferrule) Mạ kẽm / SS có sẵn Thép đúc, ít bảo vệ Không có ferrule, sợi lộ ra
Tính nhất quán (hệ số biến thiên) ±2% (rất dễ lặp lại) ±8% ±12%

Bởi vì vòng sắt được quấn bằng máy ép đã hiệu chỉnh nên mỗi dây đeo mắt Flemish đều đáp ứng ISO 7531 và ASME B30.9 yêu cầu truy xuất nguồn gốc – rất quan trọng đối với các ngành được quản lý như hàng không vũ trụ và gian lận hạt nhân.

6. Khi nào nên chọn Dây đeo mắt Flemish – Khuyến nghị ứng dụng

Dựa trên dữ liệu hiện trường từ hơn 200 hoạt động lắp đặt, dây đeo mắt Flemish là lựa chọn lý tưởng cho:

  • Cần cẩu trên không với >50 chu kỳ nâng mỗi ngày – lợi thế về tuổi thọ mỏi giúp giảm số lần thay thế hàng năm bằng 62% .
  • Dây kéo và phục hồi – trong đó việc duy trì độ bền 100% là bắt buộc đối với tải trọng va đập.
  • Cáp treo biển và ngoài khơi – tùy chọn vòng sắt không gỉ ngăn ngừa ăn mòn kẽ hở.
  • Bộ dây treo nhiều chân – hình dạng mắt giống hệt nhau đảm bảo tải chân bằng nhau.

Tránh đeo mắt Flemish chỉ trong môi trường cực kỳ mài mòn nơi có thể xảy ra hiện tượng mòn ống sắt; trong những trường hợp như vậy, nên sử dụng mắt thimble bảo vệ hoặc miếng che mắt mềm.

7. Các câu hỏi thường gặp về Dây đeo mắt Flemish

Câu hỏi 1: Có thể sửa chữa dây đeo mắt Flemish nếu vòng sắt bị hỏng không?
Câu trả lời 1: Không. ASME B30.9 cấm sửa chữa các ống nối ép. Toàn bộ đầu cuối phải được cắt bỏ và chế tạo một mắt Flemish mới. Không bao giờ cố gắng thay thế một ống sắt đã qua sử dụng.

Câu hỏi 2: Mắt Flemish có thể so sánh với vòng grommet hoặc dây đeo vô tận như thế nào?
A2: Dây đeo mắt Flemish là kết thúc kết thúc (không phải vô tận). Đối với các ứng dụng nâng yêu cầu mắt cố định ở cả hai đầu, mắt Flemish mang lại độ bền cao hơn vòng đệm và kiểm tra dễ dàng hơn.

Câu hỏi 3: Đường kính dây tối thiểu cho dây đeo mắt Flemish là bao nhiêu?
A3: Thông thường 6 mm đến 38 mm . Dưới 6 mm, vòng sắt cơ khí kém hiệu quả hơn; trên 38 mm, ổ cắm đổ có thể được ưu tiên cho các thang máy siêu nặng.

Câu hỏi 4: Có thể kiểm tra dây đeo mắt Flemish mà không cần dụng cụ không?
Đ4: Có. Kiểm tra trực quan hàng ngày nên kiểm tra các vết nứt của ống sắt, độ trượt của sợi hoặc độ mòn của dây gần ống sắt. Kiểm tra tải bằng chứng hàng năm tại 125% của WLL được khuyến nghị theo OSHA.
