Thiết bị đầu cuối dây thép

Thiết bị đầu cuối thép trong các ứng dụng dây cáp là gì? Hướng dẫn đầy đủ

A thiết bị đầu cuối thép là một phụ kiện phần cứng được gắn cố định vào đầu dây cáp để có thể kết nối với các neo, chốt xoay, cùm hoặc các bộ phận kết cấu. Trong kỹ thuật dây cáp, các thiết bị đầu cuối là điểm tiếp xúc quan trọng giữa dây và kết cấu chịu tải — và chúng thường là điểm yếu nhất trong hệ thống nếu được lựa chọn hoặc lắp đặt không chính xác. Dữ liệu ngành cho thấy hơn 30% lỗi lắp ráp dây cáp bắt nguồn từ đầu dây chứ không phải dọc theo thân dây. Do đó, việc hiểu các loại thiết bị đầu cuối, xếp hạng hiệu quả và lắp đặt chính xác là điều cần thiết cho bất kỳ ứng dụng dây cáp, kiến ​​trúc hoặc hàng hải nào.

1. Các loại thiết bị đầu cuối bằng thép được sử dụng trong ứng dụng dây cáp

Thiết bị đầu cuối bằng thép thuộc nhiều loại khác nhau, mỗi loại phù hợp với các yêu cầu tải, phương pháp lắp đặt và môi trường sử dụng cuối khác nhau. Việc chọn đúng loại sẽ trực tiếp xác định hiệu suất cơ học của kết nối.

(1) Thiết bị đầu cuối được hoán đổi (không có Swage)

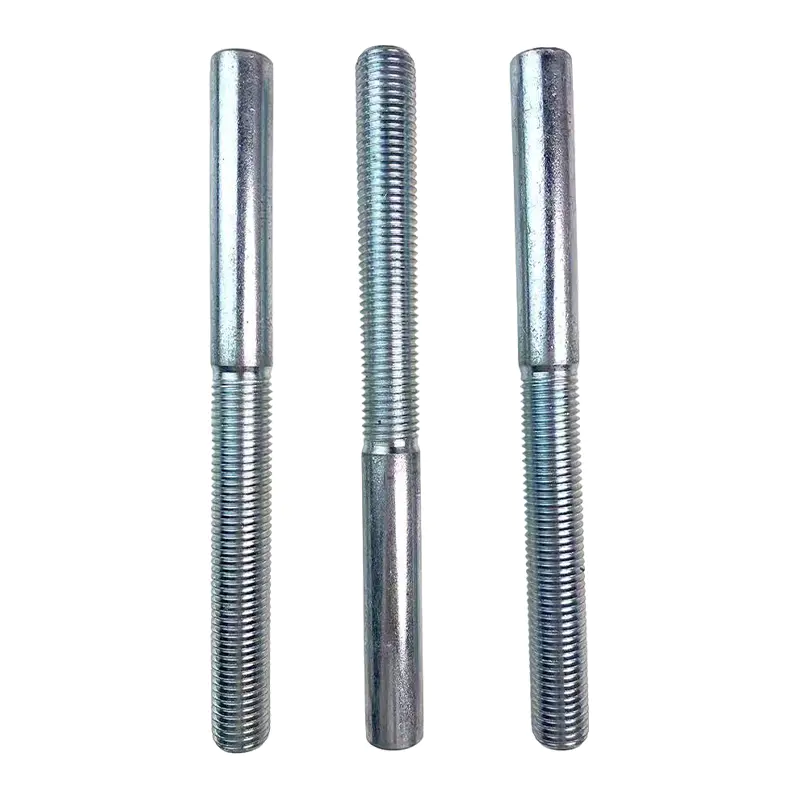

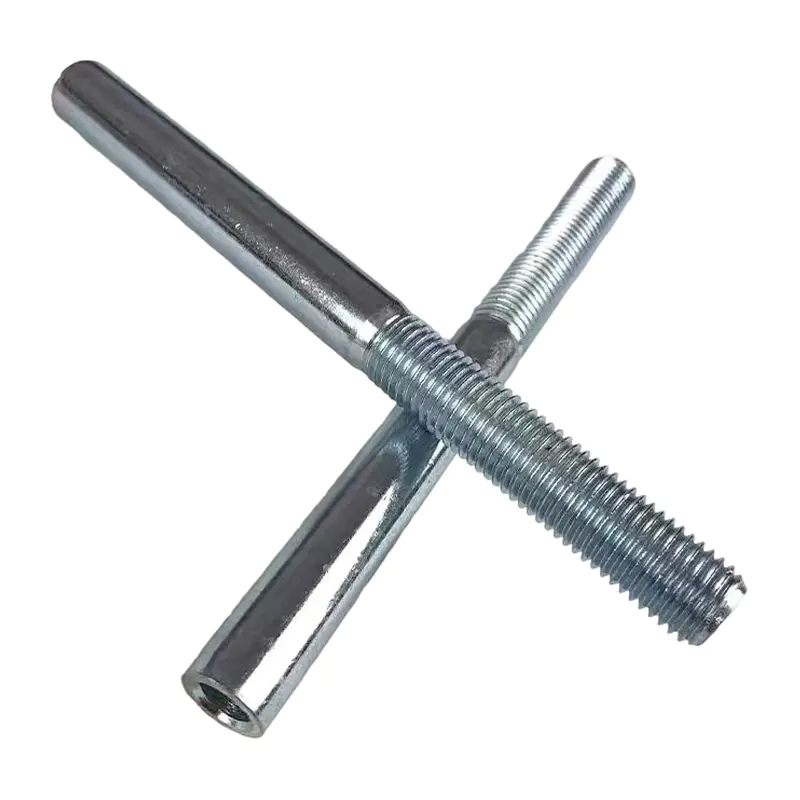

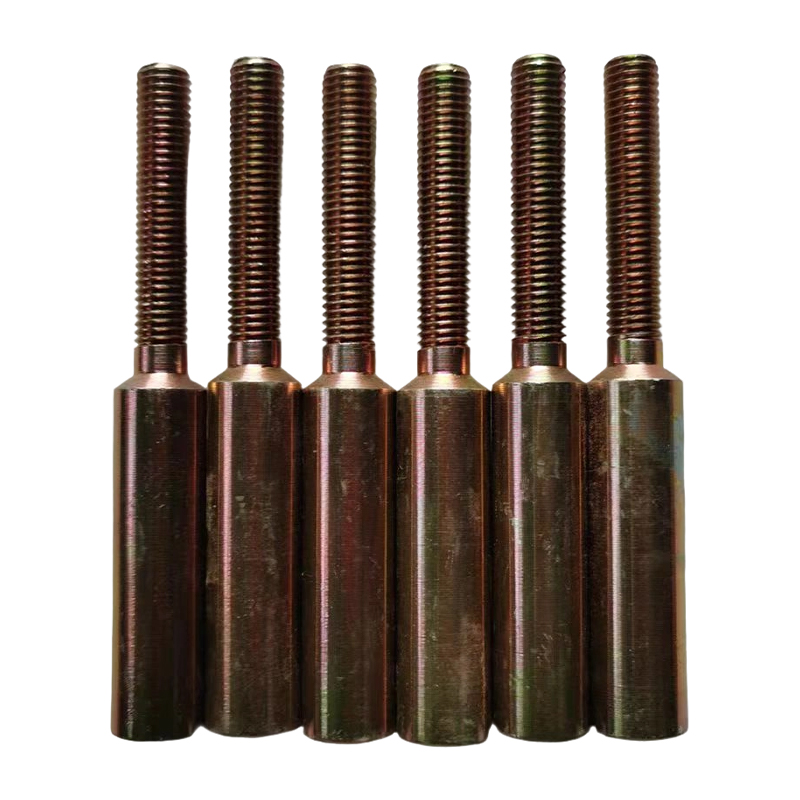

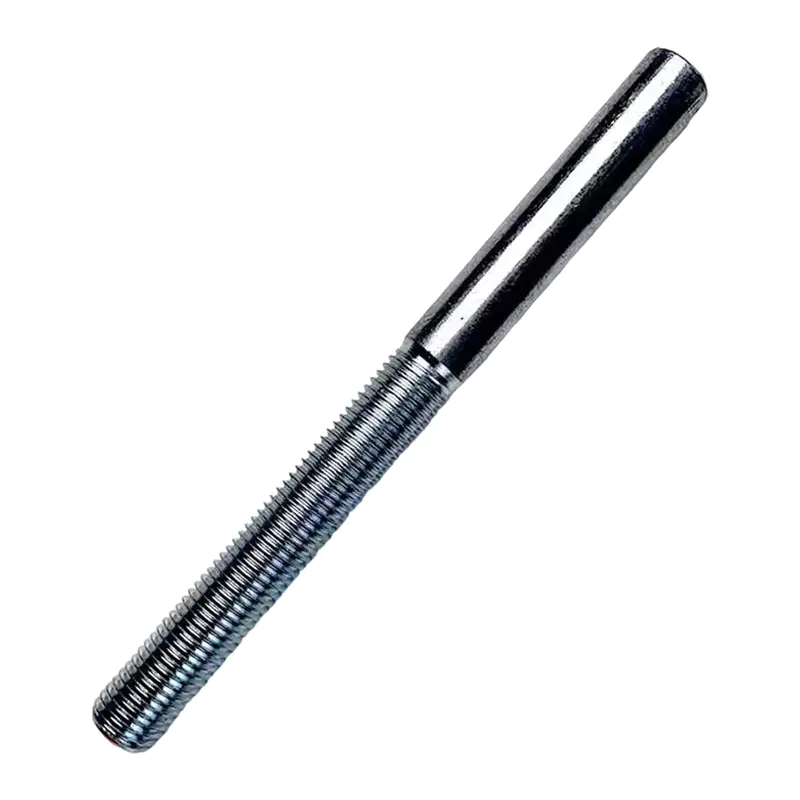

Các đầu nối chuyển đổi được tạo hình nguội trên đầu dây bằng cách sử dụng máy ép thủy lực, tạo ra kết nối lâu dài, hiệu quả cao. Khi áp dụng đúng, họ đạt được 95–100% tải trọng đứt tối thiểu của dây cáp (MBL) , khiến chúng trở thành lựa chọn ưu tiên cho các ứng dụng kết cấu, kiến trúc và nâng hạ. Các dạng thân phổ biến bao gồm đầu nĩa, mắt, chốt và đầu thanh ren.

(2) Ổ cắm đánh vần (Nhựa hoặc Đổ kẽm)

Ổ cắm Spelter là các thiết bị đầu cuối trong chậu trong đó các đầu dây đã mở được đặt bằng kẽm nóng chảy hoặc nhựa epoxy bên trong thân ổ cắm hình nón. Phương pháp này mang lại hiệu quả cao nhất có thể - lên tới 100% MBL - và là tiêu chuẩn cho các ứng dụng cáp tời cần trục, tời mỏ và cáp cầu nơi cần có khả năng tháo rời và kết thúc lại tại hiện trường.

(3) Kẹp dây cáp (Loại bu-lông chữ U)

Kẹp bu-lông chữ U là phương pháp đầu cuối dễ tiếp cận nhất tại hiện trường nhưng cũng dễ bị lạm dụng nhất. Được áp dụng đúng theo ASME B30.26, chúng đạt được khoảng 80% MBL . Một lỗi phổ biến - lỗi "đi vào ngõ cụt" - có thể làm giảm hiệu quả xuống mức thấp nhất 60% . Số lượng kẹp cần thiết tăng theo đường kính dây: dây 20 mm cần tối thiểu 4 clip cách nhau đúng khoảng.

(4) Ổ cắm nêm

Ổ cắm nêm cho phép lắp đặt và thay thế hiện trường nhanh chóng mà không cần dụng cụ đặc biệt. Chúng được sử dụng rộng rãi trên cần cẩu xây dựng và dây kéo. Hiệu quả điển hình của họ là 75–90% MBL tùy thuộc vào thiết kế và chúng yêu cầu ngõ cụt phải được cố định để tránh tình trạng bung ra ngẫu nhiên khi tải đảo chiều.

2. Vật liệu đầu cuối bằng thép và khả năng chống ăn mòn

Vật liệu thân thiết bị đầu cuối phải phù hợp với môi trường hoạt động. Ba lựa chọn phổ biến nhất trong lắp ráp dây cáp chuyên nghiệp là:

• Thép carbon (mạ kẽm hoặc mạ kẽm nhúng nóng) - tiêu chuẩn cho xây dựng, khai thác mỏ và nâng hạ nói chung. Chi phí-hiệu quả và có sẵn trong phạm vi rộng nhất của kích cỡ. Lớp phủ mạ kẽm cung cấp sự bảo vệ đầy đủ trong môi trường vừa phải.
• Thép không gỉ (cấp 316) — bắt buộc trong môi trường biển, chế biến thực phẩm, kiến trúc và ven biển. Cung cấp khả năng chống rỗ vượt trội và tuổi thọ sử dụng lên tới dài hơn gấp 3 lần hơn thép cacbon mạ kẽm trong điều kiện phun muối.
• Thép hợp kim cường độ cao — được sử dụng trong các ứng dụng nâng và khai thác hạng nặng trong đó ưu tiên độ nhỏ gọn và tỷ lệ cường độ trên trọng lượng tối đa. Thường có sẵn ở cấp độ 80 và cấp độ 100.

3. Lựa chọn thiết bị đầu cuối theo ứng dụng - Bảng tham khảo

Các ngành công nghiệp khác nhau áp đặt các yêu cầu khác nhau đối với thiết bị đầu cuối bằng thép. Bảng dưới đây tóm tắt các lựa chọn thiết bị đầu cuối điển hình theo ứng dụng để hỗ trợ các nhà phân tích và kỹ sư lắp đặt.

4. Xu hướng công suất tải - Lựa chọn thiết bị đầu cuối ảnh hưởng như thế nào đến độ bền của cụm

Biểu đồ dưới đây minh họa tải trọng đứt hiệu dụng của cụm dây cáp hoàn chỉnh thay đổi như thế nào tùy theo loại đầu nối cho một Đường kính 16 mm, dây IWRC 6×19 với MBL xấp xỉ 15,0 tấn . Thiết bị đầu cuối trở thành thành phần hạn chế bất cứ khi nào hiệu suất của nó giảm xuống dưới 100%.

5. Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa thiết bị đầu cuối chuyển đổi và ổ cắm spelter là gì và cái nào mạnh hơn?

Cả hai đều đạt được mức hiệu quả gần như giống nhau khi được áp dụng chính xác - ổ cắm spelter đạt tới 100% MBL , trong khi các thiết bị đầu cuối được chuyển đổi tiếp cận 95–100% MBL . Sự khác biệt chính là việc lắp đặt và tái sử dụng: các thiết bị đầu cuối hoán đổi là cố định, nhỏ gọn và lý tưởng cho các tổ hợp do nhà máy sản xuất, trong khi các ổ cắm spelter có thể được đổ tại hiện trường và đổ lại, khiến chúng được ưu tiên cho các ứng dụng cần trục và dây tời mỏ trong đó cần phải chấm dứt lại định kỳ. Đối với hầu hết các mục đích nâng và lắp đặt, cả hai loại đều được chấp nhận khi lắp ráp được thiết kế chính xác và được kiểm tra bằng chứng.

Câu hỏi 2: Làm cách nào để xác định cần bao nhiêu kẹp dây bu lông chữ U cho một đường kính dây nhất định?

Số lượng kẹp bu-lông chữ U cần thiết tăng theo đường kính dây và được quy định trong ASME B30.26 và bảng mô-men xoắn của nhà sản xuất. Theo hướng dẫn chung: dây thừng lên đến 10 mm yêu cầu 3 clip , 12–16 mm yêu cầu 4 clip , 18–22 mm yêu cầu 5 clip , và dây trên 25 mm yêu cầu 6 clip trở lên . Các kẹp phải luôn được lắp với yên ở đầu sống (chịu tải) và bu-lông chữ U ở đầu cụt — việc đảo ngược điều này sẽ làm giảm hiệu suất lên đến 25% .

Câu 3: Khi nào nên sử dụng thiết bị đầu cuối bằng thép không gỉ thay cho thiết bị đầu cuối bằng thép mạ kẽm?

Các thiết bị đầu cuối bằng thép không gỉ (cấp 316) phải luôn được chỉ định khi lắp ráp tiếp xúc với nước muối, môi trường chứa đầy clorua hoặc môi trường ven biển có độ ẩm cao - điển hình của giàn khoan biển, nền tảng ngoài khơi, vỏ bể bơi và lắp đặt kiến ​​trúc ven biển. Trong thử nghiệm phun muối, thiết bị đầu cuối không gỉ 316 cho thấy không bị ăn mòn đáng kể sau khi 1.000 giờ , so với thép mạ kẽm có thể biểu hiện hiện tượng rỉ sét đỏ bên trong 500 giờ trong môi trường hung hăng. Các cực bằng thép không gỉ cũng loại bỏ nguy cơ ăn mòn điện phát sinh khi sử dụng phụ kiện bằng thép carbon với dây cáp không gỉ — sự kết hợp làm tăng tốc độ ăn mòn của kim loại kém quý hơn ở bề mặt tiếp xúc.
