Máy ép dây thủy lực GT-100 (Khung C) là gì?

các Máy ép dây thủy lực GT-100 (Khung C) là một máy ép dây thủy lực nhỏ gọn được chế tạo để quấn dây thép với phạm vi đường kính từ 1mm đến 10mm . Nó nằm trong dòng máy ép khung C, kiểu khung nhỏ nhằm mục đích ép nhanh, chính xác các phụ kiện đầu dây cáp có đường kính nhỏ và nó thường được sử dụng trong các nhà máy sản xuất cáp treo để nâng các sản phẩm nhẹ, bao gồm cả móc treo hình chữ C và giải pháp bắn lửa. Máy sử dụng thiết kế khung tổng thể kiểu rổ giúp máy luôn nhỏ gọn đồng thời duy trì lực ép mạnh và độ đồng tâm tốt, hỗ trợ bề mặt nhẵn, đồng đều trên dây cáp thành phẩm. Bởi vì GT-100 dựa vào hệ thống cung cấp dầu thủy lực bơm áp suất kép , piston có thể di chuyển lên xuống nhanh chóng giữa các chu kỳ trong khi vẫn mang lại hành trình ép mượt mà, có kiểm soát, hỗ trợ cả thời gian chu kỳ hiệu quả và chất lượng ép ổn định.

Với tư cách là một loại sản phẩm, một máy ép dây thủy lực - cũng được mô tả như một máy ép thủy lực dây cáp , máy ép dây thép, hoặc máy ép dây - được sử dụng để nối vĩnh viễn ống bọc kim loại hoặc vòng sắt xung quanh một hoặc nhiều sợi dây cáp, tạo ra đầu cuối cố định, chịu lực. Trong danh mục này, mẫu GT-100 chiếm phân khúc khung C có đường kính nhỏ, thường phù hợp với dây chuyền sản xuất nhẹ hơn và các trạm lắp ráp dây treo chuyên dụng thay vì trang bị kết cấu nặng. Hướng dẫn này trình bày về thiết kế của máy, cách bố trí vật lý, phạm vi đường kính dây điển hình, phạm vi ứng dụng, cấu trúc thủy lực, đặc tính hiệu suất, thông số kỹ thuật đầy đủ và quy trình phân phối của máy để nhà sản xuất, nhà bán buôn hoặc chủ xưởng đang nghiên cứu máy ép dây cáp thủy lực có thể đánh giá nó trong bối cảnh cụ thể.

Tổng quan về sản phẩm và ảnh máy

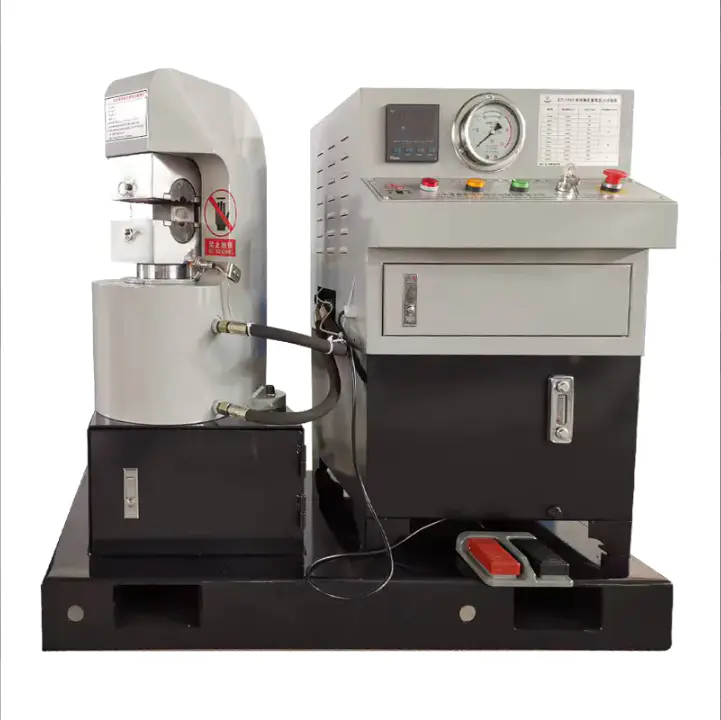

các photo below shows an actual GT-100 hydraulic wire rope press machine (C frame) unit as manufactured. On the left side of the unit is the pressing head and mold clamp assembly, mounted above a cylindrical hydraulic oil tank and pump housing. On the right side is the taller control cabinet, which houses the digital cycle timer, the hydraulic pressure gauge, the control button panel, and an internal storage drawer. A red foot pedal sits at the front of the machine for hands-free cycle activation, and the entire unit rests on a reinforced base skid with built-in channels for forklift handling during installation or relocation.

Cách bố trí vật lý này phản ánh nguyên lý làm việc cốt lõi của máy: dầu thủy lực được cung cấp từ bể chứa thông qua hệ thống bơm áp suất kép đến pít-tông và xi-lanh, dẫn động đầu ép xuống khuôn giữ ống bọc dây cáp, trong khi tủ điều khiển quản lý thời gian, giám sát áp suất và sự an toàn của người vận hành trong mỗi chu kỳ.

Hiểu thiết kế khung chữ C và những ưu điểm của nó

Máy ép khung chữ C được đặt tên theo phần cổ hình chữ C mở của thân khung, để hở một bên của khu vực làm việc để tải và dỡ dây cáp. Điều này khác với các thiết kế máy ép bốn cột được bao bọc hoàn toàn bao quanh khu vực làm việc ở mọi phía. các C-frame wire rope press machine is the smallest style in the broader family of press frame designs được sử dụng để quấn dây cáp và GT-100 được chế tạo đặc biệt để ép dây cáp cỡ nhỏ từ 1 mm đến 10 mm trong dòng khung C đó.

Do thân khung của GT-100 được sản xuất từ ​​một khối vật liệu duy nhất thay vì được lắp ráp từ các phần hàn riêng biệt nên thiết kế hỗ trợ tính toàn vẹn của cấu trúc và tuổi thọ lâu dài. Thân khung một khối tránh các đường nối hàn có thể đóng vai trò là điểm căng thẳng trong một số thiết kế khung lắp ráp, đây là một yếu tố cần cân nhắc có ý nghĩa đối với một chiếc máy dự kiến ​​sẽ chạy các chu kỳ ép lặp đi lặp lại trong nhiều năm sử dụng tại nhà máy. Cổ cắt hình chữ C mở cũng giúp người vận hành dễ dàng định vị dây cáp và ống bọc một cách nhanh chóng, hỗ trợ công suất ổn định trên dây chuyền sản xuất nhỏ.

• Diện tích nhỏ gọn phù hợp với các xưởng nhỏ hơn hoặc các trạm lắp ráp dây đai chuyên dụng
• Cổ họng mở hình chữ C để tải và dỡ dây cáp và ống bọc nhanh chóng
• Thân khung đơn khối được chế tạo để đảm bảo tính toàn vẹn về cấu trúc và tuổi thọ lâu dài
• Độ đồng tâm tốt, hỗ trợ bề mặt ép mịn, tạo hình đồng đều
• Đế trượt được gia cố với các rãnh xe nâng để lắp đặt và di dời dễ dàng

Đối với những người mua so sánh máy ép thủy lực dây cáp lần đầu tiên, kiểu khung thường là quyết định về cấu trúc đầu tiên được đưa ra vì nó ảnh hưởng đến dấu chân, tốc độ tải và phạm vi đường kính thực tế mà máy có thể đáp ứng. Loại khung C và GT-100 trong đó thường được định vị theo hướng sản xuất có đường kính nhỏ, độ lặp lại cao hơn là công việc sản xuất cáp kết cấu đường kính lớn.

Đặc điểm chính của Máy ép dây thủy lực GT-100

các GT-100 hydraulic wire rope press machine (C frame) is defined by four core design characteristics that shape how it performs on a production floor. Together, these characteristics explain why the machine is positioned as a compact, precision-oriented wire rope hydraulic press machine rather than a heavy-tonnage rigging press.

1. Thiết kế tổng thể rổ: kết cấu nhỏ gọn có độ bền cao và độ đồng tâm tốt, tạo ra các loại cáp treo ép có bề mặt nhẵn.
2. Thiết kế khuôn tròn với khả năng định vị tự động, giúp dễ dàng thay đổi giữa các khuôn khác nhau cho các đường kính dây khác nhau.
3. Tự động hạ piston sau khi kết thúc chu kỳ ép, giảm các bước đặt lại thủ công giữa các chu kỳ.
4. Hoạt động của piston được kiểm soát theo thời gian, cho phép cài đặt và lặp lại thời gian chu kỳ nhấn một cách nhất quán.

Biểu đồ: Phân đoạn phạm vi đường kính dây cáp

Hiểu được công suất đường kính dây của máy nằm trong phạm vi kích thước dây cáp rộng hơn sẽ giúp người mua kết hợp thiết bị với nhu cầu sản xuất của họ. Dây cáp được sử dụng trong ngành công nghiệp nói chung thường có đường kính từ đường kính rất nhỏ được sử dụng trong công việc thủ công nhẹ và bảng hiệu cho đến đường kính lớn được sử dụng trong các ứng dụng nâng vật nặng và hàng hải. Biểu đồ bên dưới đặt phạm vi hoạt động của máy ép dây thủy lực GT-100 dựa trên ba dải tham chiếu rộng hơn để có thể dễ dàng nhìn thấy ngay phân khúc đường kính nhỏ mà nó phục vụ. Các dải này được trình bày dưới dạng danh mục tham chiếu chung thay vì tiêu chuẩn ngành cố định, vì giới hạn đường kính chính xác có thể khác nhau giữa các khu vực và ứng dụng. Việc xem xét phạm vi này một cách trực quan có thể giúp người mua nhanh chóng xác nhận xem GT-100, với tư cách là máy ép dây cáp thủy lực khung C, có phù hợp với yêu cầu về đường kính của dây chuyền sản xuất phụ kiện hoặc dây treo của họ hay không.

Như thể hiện trên biểu đồ, máy ép dây thủy lực GT-100 (khung C) được chế tạo để ép dây cáp có đường kính từ 1mm đến 10 mm, đặt chắc chắn vào đoạn có đường kính nhỏ trong phạm vi rộng hơn được hiển thị. Khoảng cách từ 1 mm đến 10 mm này bao gồm nhiều kích cỡ dây được sử dụng cho cáp treo hạng nhẹ, móc treo kẹp chữ C và giải pháp chữa cháy, phù hợp với cách mô tả máy để sử dụng tại nhà máy. Dải có đường kính trung bình hiển thị ở bên phải, khoảng 10 mm đến 20 mm, thường yêu cầu các máy ép lớn hơn với lực kẹp lớn hơn và bộ khuôn khác, nằm ngoài phạm vi của mẫu GT-100 khung C nhỏ gọn. Dải có đường kính lớn, từ 20 mm trở lên, thường được kết hợp với cáp treo nâng nặng hơn và giàn kết cấu, lại nằm ngoài phạm vi hoạt động của bộ khung chữ C nhỏ đặc biệt này. Việc định vị GT-100 ở đầu nhỏ hơn của thang đo là có chủ ý vì máy ưu tiên độ nén, độ đồng tâm và độ ép mịn trên trọng tải thô. Phạm vi làm việc nhỏ hơn cũng cho phép thiết kế khuôn tròn và hệ thống định vị tự động trở nên đơn giản, hỗ trợ thay đổi khuôn nhanh hơn khi chuyển đổi giữa các đường kính dây nhỏ khác nhau. Đối với một nhà sản xuất hoặc xưởng chủ yếu sản xuất cáp treo nhỏ, dây buộc hoặc đầu cáp an toàn, việc duy trì trong phạm vi 1 mm đến 10 mm này thường là đủ và việc chọn máy ép quá khổ cho phạm vi công việc này thường là không cần thiết. Mặt khác, một xưởng thường xuyên gia công dây cáp có đường kính trên 10 mm sẽ cần hướng tới máy ép khung chữ C hoặc nhiều cột lớn hơn thay vì mẫu GT-100. Loại biểu đồ phạm vi này là bộ lọc thiết thực đầu tiên dành cho những người mua đang nghiên cứu máy ép dây cáp thủy lực, máy ép thủy lực dây cáp hoặc máy ép dây cáp thép, vì khả năng tương thích về đường kính thường là thông số kỹ thuật đầu tiên cần xác nhận. Vì biểu đồ sử dụng các dải tham chiếu chung thay vì một tiêu chuẩn được chứng nhận duy nhất nên người mua được khuyến khích xác nhận các yêu cầu về đường kính chính xác dựa trên bảng thông số kỹ thuật dây cáp của chính họ trước khi hoàn tất việc lựa chọn máy. Nhìn chung, biểu đồ củng cố câu trả lời trực tiếp được đưa ra trước đó trong hướng dẫn này: máy ép dây thủy lực GT-100 (khung C) được thiết kế nhằm mục đích cho công việc ép đường kính nhỏ thay vì sản xuất giàn khoan có đường kính lớn.

Tổng quan về thành phần máy

Dựa trên ảnh sản phẩm ở trên, sơ đồ bên dưới là sơ đồ tổng quan đơn giản hóa của máy ép dây cáp thủy lực GT-100, được vẽ nhằm mục đích minh họa chứ không phải để chia tỷ lệ. Nó dán nhãn các bộ phận chức năng chính hiển thị trên thiết bị thực tế để người mua không quen với thiết bị ép thủy lực có thể kết nối từng bộ phận với vai trò của nó trong quá trình ép. Cách bố trí tuân theo cách sắp xếp từ trái sang phải tương tự như trong ảnh: cụm ép và truyền động thủy lực ở bên trái và tủ điều khiển ở bên phải.

1. Cụm khuôn tròn và đầu ép, nơi đặt ống bọc dây cáp để quấn.
2. Cột piston và xi lanh thủy lực, dẫn lực ép xuống trong mỗi chu kỳ.
3. Thùng dầu thủy lực và vỏ bơm, cung cấp dầu thông qua hệ thống bơm kép áp suất.
4. Màn hình điều khiển và hẹn giờ chu trình kỹ thuật số, được sử dụng để cài đặt và giám sát hoạt động của piston được kiểm soát theo thời gian.
5. Đồng hồ đo áp suất thủy lực, cho phép người vận hành theo dõi áp suất hệ thống trong quá trình vận hành.
6. Bảng nút điều khiển, bao gồm các chức năng khởi động, dừng và dừng khẩn cấp để đảm bảo an toàn cho người vận hành.
7. Điều khiển bàn đạp chân, cho phép kích hoạt chu trình ép rảnh tay.
8. Đế trượt được gia cố với các kênh xe nâng để lắp đặt và di dời.

Tổng quan về thành phần này nhằm giúp người mua kết nối bố cục trực quan của máy ép dây cáp thủy lực GT-100 với mô tả chức năng được sử dụng trong phần còn lại của hướng dẫn này, đặc biệt là hệ thống thủy lực và phần thành phần cấu trúc sau đây.

Các ứng dụng điển hình của máy ép dây cáp thủy lực

các GT-100 hydraulic wire rope press machine is usually used in factories that produce slings to lift light products. Its 1mm to 10mm pressing range fits naturally into a group of applications where wire rope is thin, sleeves are small, and production runs are often repetitive rather than one-off. Because the machine is compact and the mold system supports quick changes, it is well suited to workshops that need to switch between several small wire diameters over the course of a single shift.

Các ứng dụng phổ biến được báo cáo cho loại máy ép dây cáp thủy lực khung chữ C nhỏ này bao gồm lắp ráp móc treo kẹp chữ C, giải pháp chữa cháy và cáp nâng nhẹ thông thường. Ngoài các ví dụ đã nêu, máy ép ép đường kính nhỏ thuộc loại này cũng thường được sử dụng trên các cụm treo biển hiệu, phụ kiện buộc nhẹ và công việc đầu cuối cáp quy mô nhỏ nói chung, vì các ứng dụng này thường dựa vào dây cáp trong cùng phạm vi đường kính nhỏ mà GT-100 được chế tạo để xử lý.

Các xưởng thực hiện sản xuất hỗn hợp đường kính nhỏ, nghĩa là nhiều đường kính dây khác nhau trong dải 1mm đến 10 mm trong cùng một ca, có xu hướng được hưởng lợi nhiều nhất từ máy có quy trình thay khuôn đơn giản, vì thời gian ngừng hoạt động giữa các lần hoán đổi khuôn có thể chiếm tỷ trọng lớn hơn trong tổng thời gian sản xuất so với chính chu trình ép. Người mua tìm nguồn cung cấp loại máy ép dây thủy lực khung chữ C nhỏ này để phân phối bán buôn hoặc sản xuất dây treo trong nhà nên cân nhắc mức độ phù hợp của ứng dụng, tốc độ thay khuôn và phạm vi đường kính cùng nhau thay vì đánh giá công suất đường kính một cách riêng biệt.

Hệ thống thủy lực và thành phần kết cấu

các swaging components of Xingtai Hydraulic machines, including the GT-100, are forged from high-strength alloy steel, which supports durability under repeated pressing loads. The machine body is manufactured from a single block of material, which supports structural integrity and long service life. The hydraulic system uses a cung cấp dầu bơm áp suất kép , cho phép chuyển động lên xuống của piston nhanh chóng trong khi vẫn cho phép quá trình ép diễn ra suôn sẻ, một sự kết hợp nhằm cải thiện cả chất lượng ép và hiệu quả sản xuất.

Biểu đồ: Thành phần cấu trúc cốt lõi của máy ép thủy lực khung chữ C

Máy ép dây cáp thủy lực không phải là một bộ phận đơn lẻ mà là tập hợp của một số hệ thống con chính hoạt động cùng nhau trong mỗi chu kỳ ép. Hiểu cách cấu tạo chung của một cỗ máy khung C như GT-100 có thể giúp người mua đánh giá chất lượng xây dựng, tuổi thọ sử dụng dự kiến ​​và nhu cầu bảo trì. Biểu đồ hình bánh rán bên dưới chia máy ép dây cáp thủy lực khung chữ C điển hình thành bốn khu vực kết cấu chung: thân khung, hệ thống thủy lực, cụm pít-tông và khuôn cũng như hệ thống điều khiển và an toàn. Các tỷ lệ này được trình bày dưới dạng tổng quan minh họa về một máy ép thủy lực nhỏ điển hình thay vì một danh mục vật liệu chính xác cho bất kỳ đơn vị nào. Việc xem xét thành phần này giúp giải thích tại sao thân khung và hệ thống thủy lực thường chiếm phần lớn nhất trong cấu trúc và chức năng tổng thể của máy.

các frame body represents the largest share in the chart because it is manufactured from a single block of material, which is central to the machine's structural integrity and long service life. A single-block frame body avoids the welded joints found in some assembled frame designs, which can reduce points of potential stress concentration over repeated pressing cycles. The hydraulic system occupies the second-largest share, reflecting its role in generating and controlling the pressing force applied to each wire rope sleeve. On the GT-100, this hydraulic system is built around a dual-pressure pump oil supply, which allows the piston to travel up and down quickly during the non-pressing stroke while still applying a smooth, controlled force during the actual swaging stroke, and it is visible in the product photo as the cylindrical tank and pump housing beneath the pressing head. This dual-pressure approach is a practical way to balance cycle speed with pressing quality, since a single fixed-pressure pump would generally be either too slow or too aggressive across the full stroke. The piston and mold assembly, shown as the third segment, is where the round mold design and automatic positioning system are located, allowing operators to change molds for different wire diameters within the 1mm to 10mm range. Because the piston is designed to move down automatically once a pressing cycle finishes, and because piston movement can be controlled by time through the digital timer on the control panel, this segment also reflects the machine's basic automation features. The control and safety system, the smallest segment in the chart, still plays an important role by governing timing, piston movement, pressure monitoring, and operator safety through the buttons, gauge, and foot pedal shown on the control cabinet. Together, these four segments explain how a compact C-frame hydraulic wire rope press machine can remain small in footprint while still delivering consistent, repeatable swaging results. This structural overview is also useful context for anyone comparing a hydraulic wire rope press machine, wire rope hydraulic press machine, or steel wire rope press machine from a manufacturing or maintenance perspective, since each subsystem has a different expected wear pattern and service requirement. In general, the frame body and control cabinet require the least frequent attention once properly installed, while seals and high-pressure tubing within the hydraulic system are the components most likely to need periodic inspection or replacement over time.

Tổng quan về hiệu suất: Tính năng thiết kế mang lại điều gì

Ngoài công suất đường kính thô, một số đặc tính hiệu suất theo thiết kế ảnh hưởng đến hiệu quả hoạt động của máy ép dây cáp thủy lực nhỏ trong sử dụng sản xuất hàng ngày. Những đặc điểm này được định hình trực tiếp bởi các lựa chọn thiết kế vật lý của máy chứ không phải bởi các tuyên bố tiếp thị chung.

Biểu đồ: Tổng quan về đặc tính hiệu suất

Ngoài công suất đường kính thô, một số đặc tính hiệu suất theo thiết kế ảnh hưởng đến hiệu quả hoạt động của máy ép dây cáp thủy lực nhỏ trong sử dụng sản xuất hàng ngày. Những đặc điểm này được định hình trực tiếp bởi các lựa chọn thiết kế vật lý của máy chứ không phải bởi các tuyên bố tiếp thị trừu tượng. Biểu đồ radar bên dưới thể hiện sáu đặc điểm của máy ép dây cáp thủy lực GT-100 gắn trực tiếp với các đặc điểm thiết kế đã được ghi lại và cách bố trí điều khiển dễ nhìn. Mỗi trục được đánh giá theo thang mô tả năm điểm đơn giản dựa trên cách mô tả tính năng thiết kế tương ứng, thay vì thử nghiệm trong phòng thí nghiệm của bên thứ ba. Việc xem tất cả sáu đặc điểm cùng nhau trên một biểu đồ giúp dễ dàng xem được hồ sơ hiệu suất tổng thể mà thiết kế khung C dự định mang lại.

Độ chính xác đồng tâm được đánh giá cao trên biểu đồ vì thiết kế tổng thể của giỏ GT-100 được mô tả cụ thể là mang lại độ đồng tâm tốt, hỗ trợ các cấu hình tay áo tròn, được tạo hình đồng đều. Chất lượng hoàn thiện bề mặt được đánh giá cao tương tự, vì cùng một thiết kế giỏ được kết hợp với cáp treo ép có bề mặt nhẵn thay vì bề mặt hoàn thiện không đồng đều hoặc có sẹo. Sự thuận tiện khi thay đổi khuôn được đánh giá ở mức cao nhất vì thiết kế khuôn tròn bao gồm định vị tự động, nhằm mục đích giúp người vận hành dễ dàng chuyển đổi giữa các kích thước khuôn khác nhau. Mức độ tự động hóa được đánh giá thấp hơn một chút so với điểm cao nhất, phản ánh điểm trung bình thực tế: pít-tông tự động di chuyển xuống sau khi quá trình ép kết thúc và có thể được điều khiển theo thời gian thông qua bộ hẹn giờ kỹ thuật số, nhưng máy vẫn là máy ép khung C do người vận hành hướng dẫn với bàn đạp chân bằng tay thay vì dây chuyền sản xuất hoàn toàn không có người giám sát. Độ nhỏ gọn của kết cấu được đánh giá cao, phù hợp với việc GT-100 là một phần của kiểu dáng nhỏ nhất trong dòng sản phẩm khung C, giúp nó phù hợp với không gian xưởng nhỏ hơn. Độ bền của kết cấu cũng được đánh giá gần cao nhất, được hỗ trợ bởi thân khung đơn khối và các bộ phận chuyển đổi bằng thép hợp kim cường độ cao được rèn được sử dụng trong xây dựng. Kết hợp lại với nhau, biểu đồ hiển thị cấu hình hiệu suất được chú trọng đến độ chính xác, chất lượng bề mặt và sự thuận tiện khi thay khuôn, phù hợp với vai trò dự định của máy trong sản xuất dây đeo và phụ kiện có đường kính nhỏ thay vì lắp đặt công suất lớn. Loại hồ sơ này thường phù hợp hơn với những người mua tập trung vào đường kính dây từ 1 mm đến 10 mm so với những người mua xử lý cáp gian lận có đường kính lớn, trong đó trọng tải thô và lực chu kỳ sẽ có trọng lượng hơn khi đánh giá. Bởi vì mỗi xếp hạng đều theo dõi một tính năng thiết kế được ghi lại cụ thể nên biểu đồ này nhằm mục đích tóm tắt minh bạch chứ không phải là điểm chuẩn được chứng nhận độc lập. Người mua đánh giá máy ép dây thủy lực, máy ép thủy lực dây cáp hoặc máy ép dây thép cho công việc có đường kính nhỏ có thể sử dụng một khung tương tự để so sánh độ đồng tâm, độ hoàn thiện bề mặt, sự thuận tiện khi thay khuôn, tự động hóa, độ nén và độ bền kết cấu trên các tùy chọn máy khác nhau.

Thông số kỹ thuật

các table below summarizes the core specification points for the GT-100 hydraulic wire rope press machine (C frame), based directly on the manufacturer's product description, and is intended as a quick reference for buyers comparing this model against other equipment in the hydraulic wire rope press machine category.

Thời gian giao hàng, đóng gói và giao hàng

Sau khi đơn đặt hàng cho máy ép dây thủy lực GT-100 được xác nhận, thiết bị sẽ được đóng gói bằng màng co và hộp sắt, có gioăng và ống áp suất cao đi kèm như các phụ kiện tiêu chuẩn. Thời gian chuẩn bị sản xuất và vận chuyển điển hình là 10 đến 30 ngày , tùy thuộc vào khối lượng đặt hàng và cấu hình.

Biểu đồ: Dòng thời gian sản xuất và giao hàng điển hình

Thời gian giao hàng thường là một trong những câu hỏi thiết thực nhất mà người mua đặt ra khi thông số kỹ thuật của máy đã được xác nhận. Thời gian sản xuất máy ép dây cáp thủy lực thường phụ thuộc vào lịch trình sản xuất, khối lượng đặt hàng và yêu cầu đóng gói xuất khẩu. Biểu đồ bên dưới trình bày mốc thời gian tham khảo chung cho thấy thời gian thực hiện thông thường từ 10 đến 30 ngày có thể được phân bổ cho các giai đoạn chuẩn bị sản xuất, thử nghiệm, đóng gói và vận chuyển. Dòng thời gian này mang tính minh họa và nhằm giúp người mua hiểu được dòng hoạt động chung đằng sau thời gian giao hàng đã nêu thay vì hứa hẹn một lịch trình chính xác cho bất kỳ đơn hàng cụ thể nào. Thời gian thực tế cho bất kỳ đơn hàng riêng lẻ nào có thể khác nhau tùy thuộc vào các yếu tố như quy mô đơn hàng, cấu hình khuôn mẫu và lịch trình sản xuất hiện tại.

Trong dòng thời gian tham chiếu được hiển thị, phần lớn nhất của khoảng thời gian 10 đến 30 ngày được phân bổ cho sản xuất và lắp ráp, phản ánh thời gian cần thiết để gia công, rèn và lắp ráp thân khung, hệ thống thủy lực cũng như lắp ráp pít-tông và khuôn. Do các bộ phận chuyển đổi của GT-100 được rèn từ thép hợp kim cường độ cao và thân khung được sản xuất từ ​​​​một khối vật liệu duy nhất nên giai đoạn này thường đòi hỏi nhiều thời gian hơn các bước đóng gói cuối cùng. Kiểm tra chất lượng diễn ra sau quá trình sản xuất và lắp ráp, cho phép kiểm tra hệ thống thủy lực bơm áp suất kép, độ chính xác của đồng hồ đo áp suất và chuyển động của piston tự động trước khi thiết bị được phê duyệt để vận chuyển. Tiếp theo là quá trình đóng gói trong dòng thời gian tham chiếu, trong đó máy được chuẩn bị bằng màng co và hộp sắt, cùng với các phụ kiện như vòng đệm và ống áp suất cao. Chuẩn bị vận chuyển là giai đoạn cuối cùng được thể hiện, bao gồm chứng từ, bốc hàng và phối hợp với phương thức vận chuyển phù hợp với quốc gia đến. Vì máy thủy lực Xingtai được xuất khẩu sang nhiều nước, bao gồm Anh, Úc, Hà Lan, Latvia, Malaysia, Thái Lan, Ấn Độ, Nga, Botswana và Ba Lan nên việc chuẩn bị vận chuyển có thể thay đổi đôi chút tùy thuộc vào điểm đến và yêu cầu về tài liệu. Người mua đặt hàng nhiều đơn vị hoặc cấu hình khuôn tùy chỉnh thường nên mong đợi thời gian gần đến mức cao nhất của khung thời gian 10 đến 30 ngày được hiển thị trong biểu đồ. Người mua đặt mua một máy có cấu hình tiêu chuẩn duy nhất có thể gặp phải thời gian ở gần đầu dưới của cùng một cửa sổ, mặc dù điều này vẫn có thể thay đổi tùy theo khối lượng sản xuất hiện tại. Kiểu phân tích từ sản xuất đến vận chuyển này rất hữu ích cho mục đích lập kế hoạch, đặc biệt đối với người mua phối hợp việc giao máy với một dự án rộng hơn hoặc lịch lắp đặt dây chuyền sản xuất. Vì bao bì ảnh hưởng trực tiếp đến khả năng tồn tại của máy khi vận chuyển quốc tế nên việc sử dụng màng co kết hợp với hộp sắt cứng nhằm giúp bảo vệ cấu trúc khung chữ C và các bộ phận thủy lực, bao gồm tủ điều khiển và đồng hồ đo áp suất, trong quá trình vận chuyển. Nhìn chung, mốc thời gian tham chiếu nhằm mang lại cho người mua kỳ vọng chung thực tế về cách cấu trúc thời gian thực hiện từ 10 đến 30 ngày, từ khâu sản xuất ban đầu cho đến khâu chuẩn bị vận chuyển cuối cùng.

Giới thiệu về Công ty TNHH Sản xuất Thủy lực Giang Tô Xingtai

Công ty TNHH Sản xuất Thủy lực Giang Tô Xingtai được thành lập vào năm 1992 và nằm ở thành phố Thái Châu, tỉnh Giang Tô, Trung Quốc. Là nhà sản xuất máy ép dây thủy lực, công ty chuyên sản xuất máy ép dây thủy lực, máy ủ và thuôn dây cáp, ống bọc nhôm và kẹp nâng. Xingtai Thủy lực được trang bị các cơ sở sản xuất tiên tiến, khả năng kỹ thuật mạnh mẽ, thiết bị kiểm tra có thẩm quyền và hệ thống quản lý chất lượng toàn diện, hỗ trợ đầu ra nhất quán trên các loại máy ép dây thủy lực và các sản phẩm dụng cụ uốn dây cáp, bao gồm cả mẫu GT-100 được đề cập trong hướng dẫn này.

các swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, supporting structural integrity and long service life. The hydraulic systems used across the company's press machine range utilize a dual-pressure pump oil supply system, enabling fast upward and downward piston movement while maintaining a smooth pressing process, a design intended to improve pressing quality and production efficiency.

Máy thủy lực Xingtai đã được xuất khẩu sang nhiều quốc gia, bao gồm Anh, Úc, Hà Lan, Latvia, Malaysia, Thái Lan, Ấn Độ, Nga, Botswana, Ba Lan và các quốc gia khác, định vị công ty là nhà cung cấp máy ép dây thủy lực có uy tín trên thị trường quốc tế. Được hướng dẫn bởi triết lý tập trung vào chất lượng, khả năng cạnh tranh và cam kết lâu dài, công ty nỗ lực đáp ứng nhu cầu của khách hàng và cung cấp dịch vụ đáng tin cậy cho cả khách hàng hiện tại và khách hàng mới, cho dù họ đang tìm nguồn cung ứng một máy ép khung chữ C nhỏ hay điều phối một đơn đặt hàng bán buôn lớn hơn trên nhiều mẫu máy ép thủy lực.

Cách chọn máy ép dây thủy lực cho công việc có đường kính nhỏ

Việc lựa chọn máy ép dây cáp thủy lực phù hợp cho công việc làm dây cáp có đường kính nhỏ thường phụ thuộc vào việc kết hợp thiết kế cấu trúc của máy và các tính năng điều khiển với các phụ kiện cụ thể mà xưởng dự định sản xuất. Danh sách dưới đây nêu ra những điểm chính đáng xem xét trước khi đưa ra quyết định giữa máy khung C nhỏ gọn và máy thay thế lớn hơn.

1. Xác nhận phạm vi đường kính dây cáp cần thiết cho hoạt động sản xuất hiện tại và dự kiến ​​trong tương lai, đồng thời kiểm tra phạm vi đường kính đó với công suất đã nêu của máy, chẳng hạn như phạm vi từ 1 mm đến 10 mm của GT-100.
2. Xem xét loại khung: máy khung C nhỏ gọn thường phù hợp với các xưởng nhỏ hơn và sản xuất nhẹ hơn, có độ lặp lại cao, trong khi kiểu khung lớn hơn phù hợp với công việc nặng nhọc hơn.
3. Xem lại hệ thống khuôn, bao gồm cả việc định vị khuôn có tự động hay không và tốc độ hoán đổi khuôn giữa các đường kính dây khác nhau.
4. Kiểm tra thiết kế hệ thống thủy lực, vì thiết lập bơm áp suất kép có thể hỗ trợ cả thời gian chu kỳ nhanh và lực ép trơn tru, được kiểm soát.
5. Đánh giá các điều khiển của người vận hành, bao gồm đồng hồ đo áp suất, bộ hẹn giờ kỹ thuật số, các nút điều khiển và bàn đạp chân, vì những điều này quyết định khả năng sử dụng và an toàn hàng ngày.
6. Xác nhận chi tiết đóng gói và giao hàng với nhà cung cấp máy ép dây thủy lực, bao gồm các phụ kiện đi kèm và thời gian sản xuất và vận chuyển dự kiến.

Đối với những người mua tập trung đặc biệt vào dây đai có đường kính nhỏ, móc treo chữ C hoặc giải pháp bắn lửa, máy ép dây thủy lực khung C nhỏ gọn như GT-100 thường là điểm khởi đầu hợp lý để đánh giá, vì phạm vi đường kính, hệ thống khuôn mẫu và thiết kế thủy lực của nó đều hướng đến phân đoạn công việc sản xuất đó.

Việc lập kế hoạch bảo trì liên tục cũng đáng được đưa vào quyết định mua hàng ban đầu thay vì coi đó là việc phải suy nghĩ lại. Như đã nêu trong phần tổng quan về thành phần cấu trúc trước đó trong hướng dẫn này, phớt thủy lực và ống áp suất cao có xu hướng là những bộ phận cần kiểm tra hoặc thay thế định kỳ nhất, đó là một lý do khiến phớt dự phòng và ống áp suất cao thường được đưa vào làm phụ kiện tiêu chuẩn với máy mới. Việc thiết lập một quy trình đơn giản để kiểm tra mức dầu, tình trạng phốt và độ mòn của khuôn có thể giúp máy ép dây cáp thủy lực duy trì độ đồng tâm nhất quán và độ hoàn thiện bề mặt trong thời gian sử dụng kéo dài.

Câu hỏi thường gặp

Câu hỏi 1: Máy ép dây cáp thủy lực GT-100 có thể xử lý phạm vi đường kính dây bao nhiêu?

Trả lời 1: GT-100 được thiết kế để ép dây thép cỡ nhỏ với đường kính từ 1mm đến 10 mm, phù hợp với dây cáp hạng nhẹ và phụ kiện đầu nhỏ.

Câu hỏi 2: GT-100 sử dụng loại khung nào và tại sao nó lại quan trọng?

A2: GT-100 sử dụng thiết kế khung chữ C, họng mở với thân một khối, hỗ trợ kích thước nhỏ gọn, tải và dỡ hàng nhanh chóng và tính toàn vẹn cấu trúc lâu dài.

Câu hỏi 3: Máy ép dây cáp thủy lực GT-100 có những bộ phận điều khiển nào?

Trả lời 3: Máy bao gồm bộ hẹn giờ chu kỳ kỹ thuật số, đồng hồ đo áp suất thủy lực, bảng nút điều khiển với các chức năng khởi động, dừng và dừng khẩn cấp và bàn đạp chân để kích hoạt chu trình.

Câu 4: Việc thay khuôn diễn ra như thế nào trên máy ép thủy lực dây cáp này?

Trả lời 4: GT-100 sử dụng thiết kế khuôn tròn với khả năng định vị tự động, nhằm giúp người vận hành dễ dàng chuyển đổi giữa các kích thước khuôn khác nhau.

Câu 5: Những phụ kiện và bao bì nào được bao gồm khi giao hàng?

A5: Bao bì tiêu chuẩn bao gồm màng co và hộp sắt, có gioăng và ống áp suất cao đi kèm làm phụ kiện.

Câu 6: Thời gian sản xuất và vận chuyển thông thường là bao lâu?

A6: Thời gian thực hiện thông thường là 10 đến 30 ngày, tùy thuộc vào khối lượng đặt hàng và cấu hình.
